Messumformer, Polyamid-Gehäuse, EL = 100 mm, TMax 180 °C, 0-10 V
Kanalfühler | 0-10 V | EL 100 mm | Montageflansch K1MI100
Messumformer, Polyamid-Gehäuse, EL = 100 mm, TMax 180 °C, 0-10 V
Technische Daten
Messumformer
| Messbereich | -50 °C 26 +180 °C |
|---|---|
| Isolationswiderstand | Bei 20 °C und 500 V DC, typ. 100 MOhm |
| Anschlusskopf | Polyamid( glasfaserverstärkt ) mit Schnellverschlussschrauben, Tmax Anschlusskopf= 90 °C |
| Anschlussklemme | Schraubklemmen max. 1,5mm² |
| Kabeldurchführung | M16 x 1,5 -Verschraubung mit Zugentlastung |

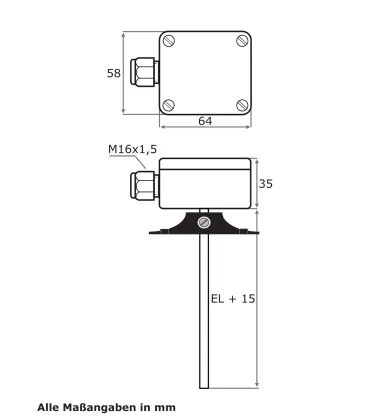

| Abmessungen | 64mm x 58mm x35mm |
| Farbe | reinweiß ( ähnlich RAL9010 ) |
| Schutzhülse | Edelstahl, Ø=6mm, Material=1.4571 |
| Einbaulänge | 100 mm |
| Prozessanschluss | Montageflansch |
| Schutzart | IP65 |
| Temperaturtransmitter im Gehäuse eingebaut | |
| Messbereich | 0 °C ... 50 °C, -50 °C ... +50 °C, 0 °C ... 100 °C, 0 °C ... +200 °C, -20 °C ... +80 °C , -20 °C ... +150 °C, -30 °C ... +60 °C, , 0 °C ... +400 °C - per DIP Schalter einstellbar |
| Statusanzeige | LED, Betriebsmodus (OK, Sensorfehler, Upscale, Downscale) |
| Spannungsversorgung | 16-32 VDC, 24 AC, Eigenstromaufnahme: 10 mA typ., verpolsicher, Überspannungsschutz (kurzzeitige Spannungsspitzen) |
| Elektrischer Anschluß | Schraubklemmen 0,14 mm² - 2,5 mm², max. Drehmoment: 0,5 Nm |
| Normen | CE-Konformitätserklärung, EMV nach EN 61326 nach EMC 2014/30/EU |
| Ausgangsignal | 0 ... 10 V temperaturlinear |
| Lastwiderstand | > 1000 Ohm |
| Ausfallsignal, Sensorbruch und Kurzschluss | 10.2 < Uout < 10.5 |
| Fühlerfehlererkennung | Ja |
| Sensormeßstrom | < 0,28 mA, typ. 0,25 mA |
| Genauigkeit | die Abweichung beträgt < 0,1 bei 23 °C |
| Auflösung | 22 Bit Eingang, 13 Bit Ausgang |
| Aufwärmezeit | 5 min bis zur endgültigen Genauigkeit |
| Aktualisierungszeit | < 110 ms |
Herstellerangaben
Tmonit
Birkenstraße 69
10559 Berlin
Germany
