Bajonettfühler, GLS-Leitung, TMax 400 °C, PT100, 2 Meter
Technische Daten
Messumformer

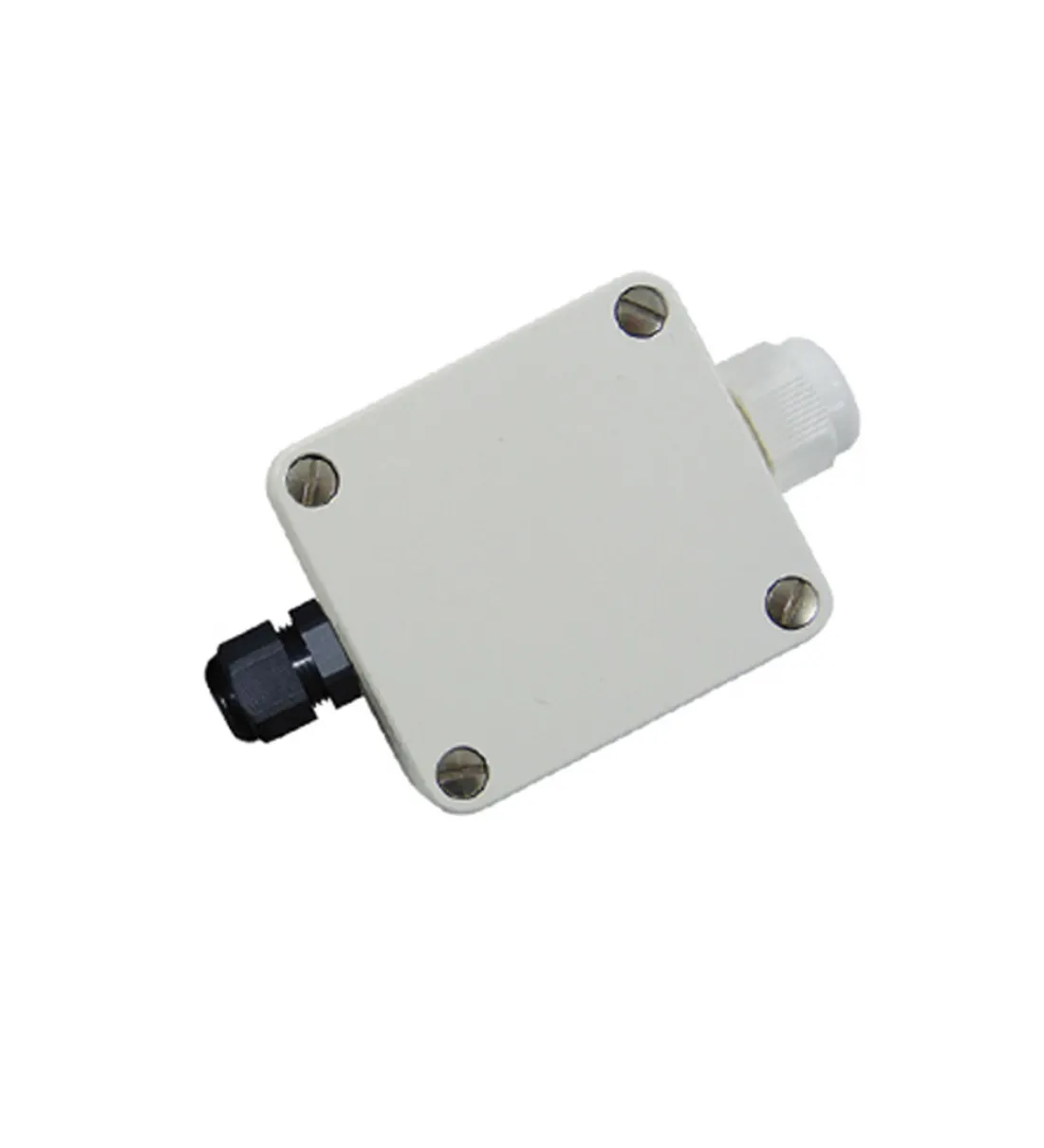

Polyamidgehäuse mit 2 Kabeldurchführungen Typ GEH-BG2 und eingebauten Temperaturmessumformer Typ TM001U03
| Gehäuse | Polyamid( glasfaserverstärkt ) mit Schnellverschlussschrauben Ober- und Unterteil, Schnellverschluss, geschlossener Dichtring |
|---|---|

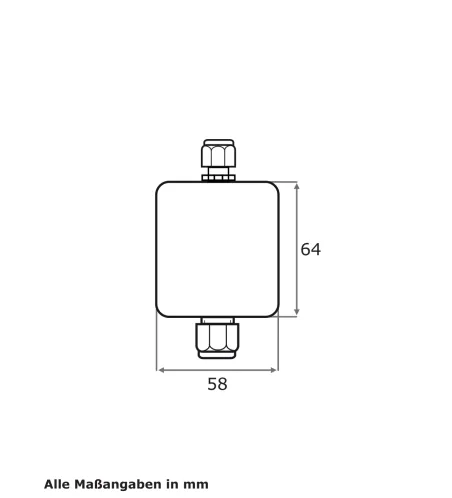

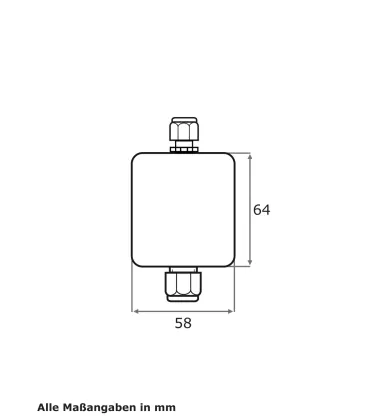

| Abmessungen | 64mm x 58mm x35mm |
| Kabeldurchführung | M16 x 1,5 -Verschraubung mit Zugentlastung M12 x 1,5 - Verschraubung mit Zugentlastung (schwarz) |
| Montage | Montage Wandbefestigung mittels 2 Schrauben, Aufputz |
| Farbe | reinweiß ( ähnlich RAL9010 ) |
| Schutzart | IP65 |
| Standards | DIN EN 61326-1:2013 | DIN EN IEC 63000:2019-05 EMV nach EN 61326 nach EMC 2014/30/EU RoHS 2011/65/EU | 2014/30/EU |
| Temperaturtransmitter im Gehäuse eingebaut | |
| Eingang | Pt1000 |
| Messbereich | 0 °C ... 50 °C, -50 °C ... +50 °C, 0 °C ... 100 °C, 0 °C ... +200 °C, -20 °C ... +80 °C , -20 °C ... +150 °C, -30 °C ... +60 °C, , 0 °C ... +400 °C - per DIP Schalter einstellbar |
| Messbereichsgrenzen | -200 °C ... +800 °C |
| Statusanzeige | LED, Betriebsmodus (OK, Sensorfehler, Upscale, Downscale) |
| Spannungsversorgung | 16-32 VDC, 24 AC, Eigenstromaufnahme: 10 mA typ., verpolsicher, Überspannungsschutz (kurzzeitige Spannungsspitzen) |
| Elektrischer Anschluß | Schraubklemmen 0,14 mm² - 2,5 mm², max. Drehmoment: 0,5 Nm |
| Normen | CE-Konformitätserklärung, EMV nach EN 61326 nach EMC 2014/30/EU |
| Ausgangsignal | 0 ... 10 V temperaturlinear |
| Lastwiderstand | > 1000 Ohm |
| Ausfallsignal, Sensorbruch und Kurzschluss | 10.2 < Uout < 10.5 |
| Fühlerfehlererkennung | Ja |
| Sensormeßstrom | < 0,28 mA, typ. 0,25 mA |
| Genauigkeit | die Abweichung beträgt < 0,1 bei 23 °C |
| Auflösung | 22 Bit Eingang, 13 Bit Ausgang |
| Aufwärmezeit | 5 min bis zur endgültigen Genauigkeit |
| Aktualisierungszeit | < 110 ms |
Herstellerangaben
Tmonit
Birkenstraße 69
10559 Berlin
Germany
Technische Fragen zum Produkt.
