Temperaturtransmitter Platine 0-10 V oder 4-20 mA TM001U03
Messumformer, Platine, TMax 180 °C, Temperatur Messumformer für die Montage im Gehäuse Bopla
Technische Daten
Messumformer
Hochgenauer, langzeitstabiler und kalibrierfähiger Temperaturtransmitter zum Aufbau von Außen-, Anlege-/KontaktundKanalfühlern in der Prozesstechnik und für die Gebäude- und Industrieautomation
| Eingang | Pt1000 |
|---|---|
| Messbereich | 0 °C ... 50 °C, -50 °C ... +50 °C, 0 °C ... 100 °C, 0 °C ... +200 °C, -20 °C ... +80 °C , -20 °C ... +150 °C, -30 °C ... +60 °C, , 0 °C ... +400 °C - per DIP Schalter einstellbar |
| Messbereichsgrenzen | -200 °C ... +800 °C |
| Statusanzeige | LED, Betriebsmodus (OK, Sensorfehler, Upscale, Downscale) |
| Spannungsversorgung | 16-32 VDC, 24 AC, Eigenstromaufnahme: 10 mA typ., verpolsicher, Überspannungsschutz (kurzzeitige Spannungsspitzen) |
| Elektrischer Anschluß | Schraubklemmen 0,14 mm² - 2,5 mm², max. Drehmoment: 0,5 Nm |
| Normen | CE-Konformitätserklärung, EMV nach EN 61326 nach EMC 2014/30/EU |
| Ausgangsignal | 0 ... 10 V temperaturlinear |
| Lastwiderstand | > 1000 Ohm |
| Ausfallsignal, Sensorbruch und Kurzschluss | 10.2 < Uout < 10.5 |
| Fühlerfehlererkennung | Ja |
| Sensormeßstrom | < 0,28 mA, typ. 0,25 mA |
| Genauigkeit | die Abweichung beträgt < 0,1 bei 23 °C |
| Auflösung | 22 Bit Eingang, 13 Bit Ausgang |
| Aufwärmezeit | 5 min bis zur endgültigen Genauigkeit |
| Aktualisierungszeit | < 110 ms |

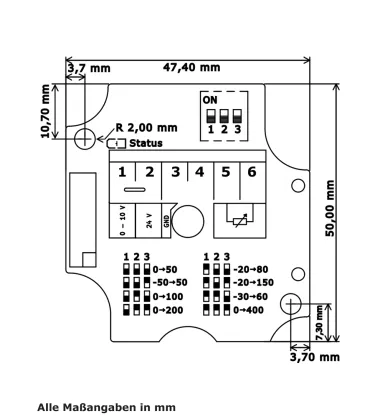

| Abmessungen | 47,4 mm x 50 mm |
| Gewicht | 20 g |
| Schutzart | IP00 (nicht eingebaut) |
| Einbau | kompatibel in BOPLA-Gehäuse (Kanal-, Anlege- und Aussenanwendungen), kompatibel in EBERLE-Gehäuse |
Downloads
Herstellerangaben
Tmonit
Birkenstraße 69
10559 Berlin
Germany
Technische Fragen zum Produkt.
